PHC파일 두부보강 반드시 해야 하는 이유와 정확한 시공 방법
PHC파일 두부보강은 말뚝과 기초를 구조적으로 일체화하는 공정으로, 수직하중·횡력·인발력 전달 성능을 확보하기 위한 필수 과정입니다. 두부정리 방식은 재래식 파쇄공법과 원컷팅 공법으로 나뉘며, 보강철근 규격과 정착 길이는 설계도서에 따릅니다.
PHC파일 두부보강이란

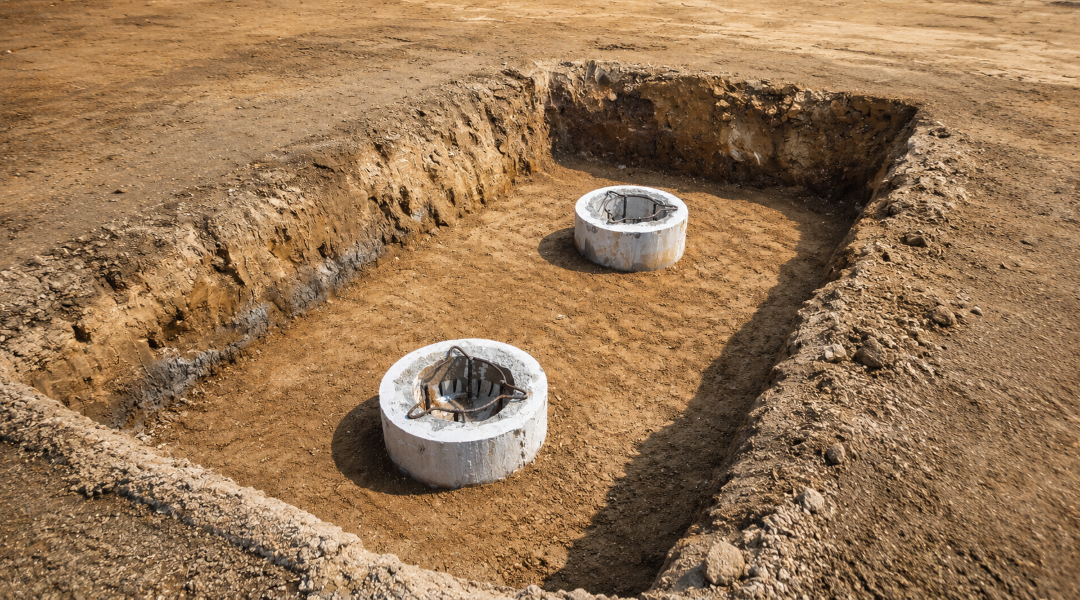

두부보강은 항타 완료 후 PHC파일 두부(머리)를 기초 콘크리트와 구조적으로 일체화하는 공정입니다. 두부정리 후 철근캡을 설치하고 속채움 콘크리트를 타설하여 말뚝과 기초가 하나로 거동하도록 만드는 작업입니다.
단순한 마감 공정이 아니라, 두부보강이 적정하게 이루어지지 않으면 말뚝과 기초의 하중 전달, 횡력 저항, 인발 저항, 콘크리트 충전 품질에 문제가 생길 수 있습니다.
왜 두부보강을 해야 하는가
PHC파일은 프리텐션 방식으로 제작된 중공(속이 빈) 고강도 콘크리트 말뚝입니다(KS F 4306). 이 구조적 특성 때문에 두부보강이 부실하면 다음 세 가지 문제가 발생할 수 있습니다.
1. 응력 전달 불완전 — 말뚝-기초 연결부 구조성능 저하
KDS 41 19 00의 말뚝기초 설계 취지상, 말뚝은 상부 기초와 연결되어 수직하중뿐 아니라 횡력·인발력에 대해서도 구조적으로 거동할 수 있어야 합니다. 따라서 두부보강은 단순 마감이 아니라 말뚝-기초 연결부의 구조성능을 확보하는 공정으로 보아야 합니다. 특히 지표면 근처는 휨모멘트가 집중되는 구간으로, 이 부위 보강이 구조 성능을 좌우합니다.
2. 중공부 누수 — 콘크리트 유실 우려
PHC파일은 내부가 비어 있습니다. 하부막이판(철캡) 없이 기초 콘크리트를 타설하면 콘크리트가 말뚝 내부로 흘러내려 기초 콘크리트 품질이 저하되고 재료가 낭비될 우려가 있습니다. 하부막이판으로 중공부를 막은 뒤, 설계에서 요구하는 깊이까지 속채움 콘크리트를 충전합니다.
3. 인발력·횡력 저항 부족 — 내진 성능 저하 우려
지진 시 말뚝에는 인발력(위로 당기는 힘)과 횡력이 동시에 작용합니다. 보강철근이 기초 배근과 연결되어야 이 힘에 대한 저항 성능이 확보됩니다. 두부보강은 내진 성능 확보와도 직결되는 공정입니다.
두부정리 방법 — 재래식 파쇄공법 vs 원컷팅 공법
두부보강의 목적(말뚝-기초 일체화)은 동일하지만, 두부정리 방식에 따라 공법이 나뉩니다.
| 구분 | 재래식 파쇄공법 | 원컷팅 공법 |
|---|---|---|
| 두부정리 방식 | 해머·크러셔로 두부 파쇄 → PC강재 노출 | 절단장치로 PC강선 위치까지 무충격 원형 커팅 |
| PC강재 처리 | 두부 파쇄 후 노출된 PC강재 및 보강 상세는 설계도서에 따라 처리 | PC강재를 직접 노출·처리하지 않고 보강철근캡 조립체로 연결부 보강 |
| 파일 균열 위험 | 파쇄 충격으로 균열 발생 가능 | 무충격 커팅으로 균열 최소화 |
| 시공성 | 노동 집약적, 숙련도 영향 큼 | 기계화로 품질 균일, 공기 단축 |
| 비고 | 국내 가장 일반적인 방식 | 국토교통부 건설신기술 제723호로 지정된 바 있음 (보호기간: 2014.02.07~2022.02.06) |
어느 공법을 사용하더라도 철근캡 설치 → 속채움 콘크리트 충전 → 기초와 일체화 과정은 동일합니다.
두부보강 시공 순서
1단계 — 두부정리
항타 완료 후 설계 레벨에 맞춰 파일 두부를 절단합니다. 재래식 공법은 파쇄 후 PC강재를 노출시키고, 원컷팅 공법은 절단장치로 무충격 커팅합니다. 어느 방식이든 절단면은 말뚝 축과 직각을 유지해야 합니다. 비스듬하게 절단하면 응력이 한쪽으로 집중되어 균열이 발생할 수 있습니다.
2단계 — 철근캡 설치 및 보강철근 배근
두부보강 철근캡을 말뚝 두부에 끼워 고정합니다. 철근캡은 보강철근·상부지지판·하부막이판을 일체로 구성한 제품으로, 수직보강근과 띠철근이 정확한 위치에 고정됩니다. 보강철근 규격 및 정착 길이는 설계도서에 따릅니다. 철근 피복두께는 시공 조건에 따라 KCS 14 20 11(철근공사)을 따릅니다.
3단계 — 하부막이판(파일캡) 설치
두부정리 후 위로 열린 파일 중공부 개구부에 하부철캡을 끼워 막습니다. 기초 콘크리트 타설 시 콘크리트가 파일 내부로 흘러내리는 것을 방지하는 마개 역할입니다. PHC파일은 제품마다 내경이 미세하게 다르므로 GEAR TYPE 제품을 사용하면 내경 불균일에도 견고하게 고정됩니다. 철캡이 제대로 고정되지 않으면 콘크리트 타설 시 콘크리트가 파일 내부로 흘러내려 유실될 수 있습니다.
4단계 — 속채움 콘크리트 타설
하부막이판으로 중공부를 막은 뒤, 설계에서 요구하는 깊이까지 속채움 콘크리트를 충전합니다. 속채움 콘크리트는 기초 콘크리트와 연속적으로 타설되도록 관리하여 접합부 일체성을 확보하는 것이 중요합니다. 중공부는 좁고 깊어 다짐이 어려우므로 진동다짐을 충분히 실시합니다. 다짐 불량 시 공극이 발생하여 구조 성능이 저하될 수 있습니다.
시공 시 흔한 오류
| 오류 유형 | 발생 원인 | 결과 |
|---|---|---|
| 두부 비스듬 절단 | 숙련도 부족, 장비 문제 | 절단면 응력 집중 → 균열 우려 |
| 철캡 미설치·합판 대체 | 공기 단축 목적 | 콘크리트 중공부 유입 → 기초 품질 저하 |
| 속채움 별도 타설 (기초와 분리) | 공정 분리 시공 | 기초-속채움 이음부 발생 → 일체성 저하 |
| 진동다짐 불량 | 좁은 공간 작업 어려움 | 공극 발생 → 지지력 저하 우려 |
체크리스트
- [ ] 두부정리 레벨 설계도서 대비 확인
- [ ] 절단면 말뚝 축 직각 여부 확인
- [ ] 두부정리 공법(재래식/원컷팅) 설계도서 확인
- [ ] 보강철근 규격 및 정착 길이 설계도서 확인
- [ ] 철근 피복두께 확인 (KCS 14 20 11)
- [ ] 철근캡 규격 및 고정 상태 확인
- [ ] 하부막이판 고정 및 누수 여부 확인
- [ ] 속채움 콘크리트 강도 기초와 동일 여부 확인
- [ ] 기초 콘크리트와 연속 타설 관리 여부 확인
- [ ] 진동다짐 실시 여부 확인
참고 기준
- KDS 41 19 00 : 건축물 기초구조 설계기준 (말뚝-기초 연결 및 횡지지 요건)
- KCS 11 50 15 : 기성말뚝 (말뚝 시공 일반기준)
- KCS 14 20 11 : 철근공사 (철근 피복두께 및 정착 기준)
- KS F 4306 : 프리텐션 방식 원심력 고강도 콘크리트말뚝 (PHC파일 제품 규격)
