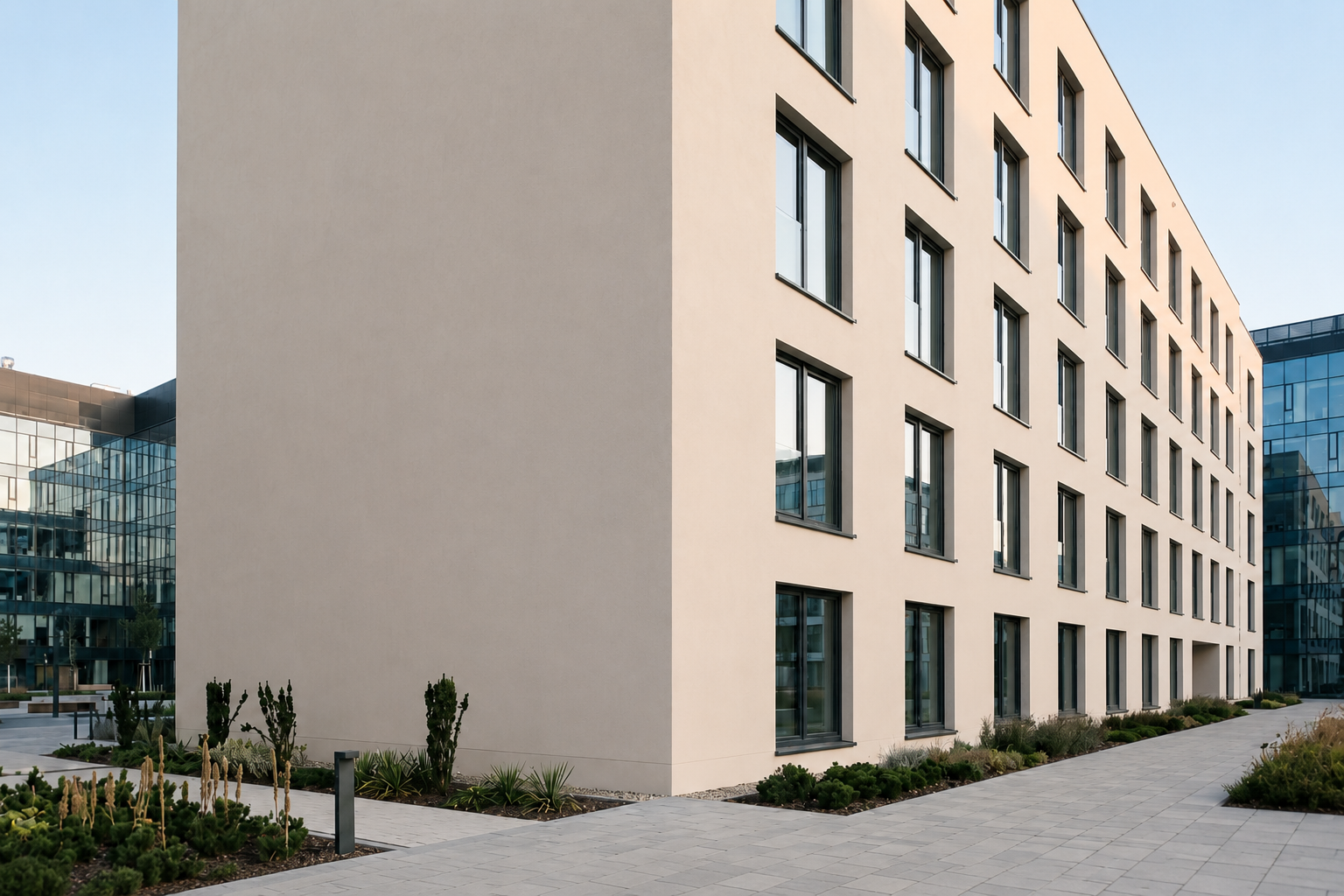

EIFS 외단열시스템 개요
EIFS(Exterior Insulation and Finish System)는 건축물 외벽에 단열재를 부착하고 그 위에 마감재를 시공하는 외단열 공법입니다. 국내에서는 드라이비트(Dryvit) 공법으로 불리기도 합니다.
내단열 방식과 달리 외단열은 구조체 외부에 단열재를 설치하므로 열교 현상을 줄이고 결로 발생을 억제할 수 있습니다. 다만 자재 구성과 시공 순서를 정확히 지키지 않으면 박리, 크랙, 백화 등 하자가 발생합니다.
EIFS는 크게 4개 층으로 구성됩니다. 구조체 → 단열재 → 접착몰탈+메쉬 → 마감재 순서입니다. 각 층의 재료와 두께, 시공 방법이 모두 설계도서와 제조사 시방서에 따라 결정됩니다.
EIFS 자재 구성
EIFS는 다음 자재로 구성됩니다.
| 층 구분 | 자재명 | 역할 |
|---|---|---|
| 1층 | 접착몰탈(1차) | 단열재를 구조체에 부착 |
| 2층 | 단열재 | 비드법보온판(EPS), 압출법보온판(XPS), 경질우레탄폼 등 |
| 3층 | 접착몰탈(2차)+메쉬 | 단열재 보강 및 마감재 접착 |
| 4층 | 마감재 | 프라이머, 베이스코트, 탑코트 |
위 구성은 일반적인 EIFS 시스템 기준이며 제조사 시방서와 설계도서에 따라 자재 종류와 두께가 달라질 수 있습니다.
1. 단열재
EIFS에 사용되는 단열재는 비드법보온판(EPS), 압출법보온판(XPS), 경질우레탄폼, 페놀폼 등이 있습니다. 단열재 두께는 건축물 에너지절약설계기준에 따라 지역별로 결정됩니다.
중부1지역, 중부2지역, 남부지역, 제주도 각 지역의 요구 열관류율에 맞춰 단열재 두께를 선정해야 합니다. 외벽 열관류율 기준을 충족하지 못하면 건축물 에너지효율등급 인증이 불가능합니다.
단열재는 접착몰탈로 구조체에 부착하며 추가로 기계적 고정재(앵커)를 사용하는 경우도 있습니다. 앵커 사용 여부와 개수는 풍압, 건물 높이, 단열재 종류에 따라 설계도서에서 결정됩니다.
2. 접착몰탈
접착몰탈은 1차로 단열재를 벽체에 부착하고, 2차로 단열재 위에 메쉬를 설치하며 마감재 접착층 역할을 합니다. 접착몰탈은 폴리머 시멘트 모르타르 계열이 주로 사용됩니다.
1차 접착몰탈 도포 방식은 점접착(도트 방식)과 띠접착(프레임 방식), 전면접착으로 구분됩니다. 점접착은 단열재 면적의 40% 이상 부착되도록 도포하며 띠접착은 외곽과 중앙에 띠 형태로 도포합니다. 전면접착은 전체 면적에 고르게 도포합니다.
2차 접착몰탈은 단열재 위에 메쉬를 매립하며 두께는 설계도서와 제조사 시방서에 따라 결정됩니다. 두께가 얇으면 메쉬가 외부로 노출되고 두꺼우면 건조 수축 크랙이 발생할 수 있습니다.
3. 메쉬
메쉬는 유리섬유 메쉬(Glass Fiber Mesh)가 사용되며 단열재와 마감재 사이에서 인장 보강 역할을 합니다. 메쉬를 설치하지 않으면 마감재에 크랙이 발생하거나 박리됩니다.
메쉬는 접착몰탈 2차 도포 시 매립하며 메쉬가 접착몰탈 중앙에 위치하도록 시공해야 합니다. 메쉬가 외부로 노출되면 마감재 접착력이 떨어지고 내부에 치우치면 인장 보강 효과가 감소합니다.
메쉬 겹침 길이는 제조사 시방서에 따라 달라지며 일반적으로 50~100mm 범위에서 결정됩니다. 정확한 겹침 길이는 설계도서와 제조사 시방서를 확인해야 합니다.
4. 마감재
마감재는 프라이머(Primer), 베이스코트(Base Coat), 탑코트(Top Coat) 순서로 도포됩니다. 프라이머는 접착력 향상과 흡수 조정 역할을 하며 베이스코트는 색상과 질감을 형성하고 탑코트는 내후성과 방수 성능을 부여합니다.
마감재는 제조사 시방서에 따라 도포 두께, 도포 간격, 양생 시간이 결정됩니다. 도포 두께가 부족하면 내후성이 떨어지고 과도하게 두꺼우면 건조 수축으로 크랙이 발생합니다.
색상은 명도 70% 이상 밝은 색을 권장합니다. 어두운 색은 태양열 흡수로 표면 온도가 상승하여 마감재 변형과 박리 위험이 증가합니다.
EIFS 시공 순서
EIFS 시공은 다음 순서로 진행됩니다.
- 바탕면 정리: 구조체 표면의 이물질, 돌출부, 먼지 제거
- 접착몰탈 1차 도포: 단열재를 벽체에 부착
- 단열재 부착: 접착몰탈이 경화되기 전에 단열재 밀착
- 기계적 고정재 설치(설계도서에 따라): 앵커로 단열재 추가 고정
- 접착몰탈 2차 도포: 단열재 표면에 접착몰탈 도포
- 메쉬 매립: 접착몰탈이 경화되기 전에 메쉬를 눌러 매립
- 접착몰탈 마무리: 메쉬 위에 접착몰탈 추가 도포하여 평탄 마감
- 프라이머 도포: 접착몰탈 경화 후 프라이머 1회 도포
- 베이스코트 도포: 프라이머 건조 후 베이스코트 1~2회 도포
- 탑코트 도포: 베이스코트 건조 후 탑코트 1회 도포
각 공정 간 양생 시간은 기온, 습도, 제품 종류에 따라 달라지므로 제조사 시방서를 반드시 확인해야 합니다. 양생 시간을 지키지 않으면 접착 불량과 박리가 발생합니다.
실무 팁
- 접착몰탈 도포 후 단열재 부착은 가사시간(작업 가능 시간) 내에 완료해야 합니다. 접착몰탈이 경화되기 시작하면 접착력이 급격히 떨어집니다.
- 메쉬는 접착몰탈 중앙에 위치하도록 도포 두께를 조절합니다. 메쉬가 외부로 노출되면 마감재 접착 불량이 발생합니다.
- 마감재 도포는 기온 5℃ 이상, 35℃ 이하에서 시공해야 합니다. 기온이 낮으면 경화 불량, 높으면 급속 건조로 크랙이 발생합니다.
- 단열재 이음부는 틈새 없이 밀착 시공해야 합니다. 틈새가 있으면 열교가 발생하고 결로 위험이 증가합니다.
- 접착몰탈과 마감재는 동일 제조사 제품을 사용해야 합니다. 다른 제조사 제품을 혼용하면 접착 불량과 변색이 발생할 수 있습니다.
주의사항
- 접착몰탈 1차 도포 시 점접착 면적이 부족하면 풍압에 의해 단열재가 탈락할 수 있습니다. 설계도서에서 요구하는 접착 면적을 반드시 확보해야 합니다.
- 메쉬 겹침 부위가 부족하면 마감재 크랙이 발생합니다. 겹침 길이는 제조사 시방서를 따라야 합니다.
- 어두운 색 마감재는 표면 온도 상승으로 변형 위험이 있습니다. 명도 70% 이상 밝은 색을 선택하는 것이 안전합니다.
- 우천 시 또는 우천 예보 시에는 마감재 도포를 중단해야 합니다. 경화 전 빗물에 노출되면 백화와 변색이 발생합니다.
- 단열재와 구조체 사이에 공극이 생기면 결로수가 고이고 동결 융해로 박리가 발생합니다. 접착몰탈 도포 후 단열재를 골고루 눌러 밀착시켜야 합니다.
체크리스트
- 바탕면에 이물질, 돌출부, 먼지가 없는가?
- 접착몰탈 1차 도포 면적이 설계도서 기준을 충족하는가?
- 단열재 이음부에 틈새가 없는가?
- 기계적 고정재(앵커) 개수와 위치가 설계도서와 일치하는가?
- 메쉬가 접착몰탈 중앙에 매립되었는가?
- 메쉬 겹침 길이가 제조사 시방서 기준을 충족하는가?
- 프라이머, 베이스코트, 탑코트 도포 간격과 두께가 제조사 시방서와 일치하는가?
- 마감재 도포 시 기온이 5℃ 이상, 35℃ 이하인가?
- 접착몰탈과 마감재가 동일 제조사 제품인가?
- 우천 예보가 없는 날씨에 시공하는가?
참고 기준
- 건축물의 에너지절약설계기준(국토교통부 고시)
- 단열재 관련 KS 기준(KS M 3808 비드법보온판, KS M 3809 압출법보온판 등)
EIFS 외단열시스템은 자재 구성과 시공 순서가 정확히 지켜져야 하자 없이 시공할 수 있습니다.
